Interrupts (Programmunterbrechungen)

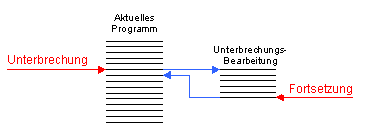

Hierbei handelt es sich um die Unterbrechung des laufenden Programms durch die Hardware (IRQ-Signal, z. B. von der Peripherie) oder durch die Software. Es wird ein anderes Programm (= Interrupt Service Routine, ISR) nach Beendigung des laufendenBefehls gestartet.

Anwendungen:

  • Quasiparallele Ausführung mehrerer Programme (normalerweise nur Hauptprogrammund ISR) - Parallelarbeit von Programmen und externen Geräten (interruptgesteuerterE/A-Transfer)
  • Reaktion auf unvorhersehbare Ereignisse (z. B. Spannungsabfall)
  • Testen von Programmen mittels Breakpoints (SW-Interrupt)
  • Aufruf von Betriebssystemfunktionen (SW-Interrupt)

Aufgaben der CPU bei einen Interrupt:

  1. Abspeichern von Registerinhalten (bei 68HC11 im Stack)

  2. Setzen der Interruptmaske zum Sperren weiterer Interrupts
    (Unter Berücksichtigung der Priorität)

  3. Laden der Startadresse (= Interrupt-Vektor) der ISR in den PC
    • Der Interruptvektor steht an einer hardwaremäßig vorgegebenen Adresse, die von der Art des Interrupts abhängt.
    • Je nach Interrupt-Art wird die entsprechende Interrupt-Vektor-Adresse auf den Bus gegeben.
    • In den so adressierten Speicherzellen steht dann die Startadresse der ISR (= Interrupt-Vektor), die in den PC gebracht wird Start der ISR

  4. Fortsetzung des unterbrochenen Programms nach der Interrupt-Bearbeitung: RTI-Befehl
    • weggespeicherte Register werden vom Stack geholt
    • PC erhält Adresse des nächsten Befehls des unterbrochenen Programms

Im allgemeinen wird ein Hardware-IRQ erst am Ende eine Befehlszyklus bedient. Außer dem PC und dem Stackpointer werden keine Register beeinflußt. Interrupts können geschachtelt werden (3 Ebenen).

Interruptsystem des 68HC11:

SignalRESETUnbedinger Abbruch und Neustart
SignalXIRQ & (X-Bit = 0)Unbedingte Unterbrechung (non maskable interrupt)
SignalIRQ & (I-Bit = 0)Bedingte Unterbrechung (interrupt request)
(kann auch interne Ursachen haben)
I-Bit beeinflußbar durch die Befehle SEI/CLI
BefehlSWIBefehlsgesteuerte Unterbrechung (software interrupt)
BefehlIllegal OpcodeNicht implementierter Befehl

Beim Auftreten eines Interrupts wird das I-Bit auf 1 gesetzt (Sperren IRQ), bei Reset und XIRQ auch das X-Bit. Beim RTI wird durch das Zurückschreiben des Statusregisters diese Sperre automatisch wieder aufgehoben. Das X-Bit kann nicht per Programm beeinflußt werden.

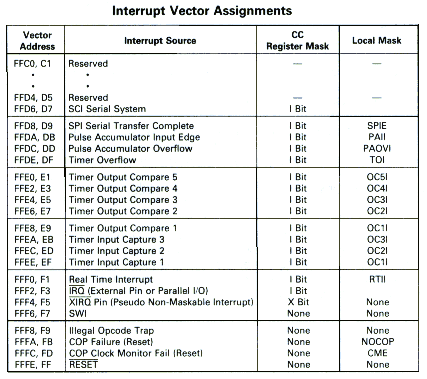

Jedem dieser Interrupts ist eine eindeutige Interrupt-Vektor-Adresse (= Adresse, unter welcher der Interrupt-Vektor, also die Adresse der Interrupt-Serviceroutine, zu finden ist) zugeordnet:

Zu jeder Interrupt-Art ist eine eigene ISR möglich. Zumindest der RESET-Vektor muß bei Einschalten vohanden sein ROM im höchsten Adreßbereich nötig.

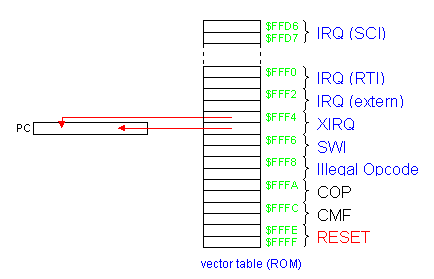

Beispiel: Starten der Interrupt-Service-Routine für XIRQ

Grundsätzlich gilt für Programme mit Interrupt-Serviceroutinen, daß vier Schritte für die Initialisierung (zu Beginn des Hauptprogramms) nötig sind:

  1. Setzen des System-Stackpointers
    Solange er nicht gesetzt ist, werden keine Interrupts entgegengenommen.

  2. Initialisierung der Hardware
    In der Regel werden Interrupts von E/A-Bausteinen ausgelöst. Diese müssen entsprechend programmiert werden.

  3. Setzen des Interruptvektors
    Siehe oben.

  4. Freigeben des Interrupts durch Setzen des entsprechenden I-Flags im CC-Register auf 0. Bei einer ISR für XIRQ entfällt dieser Punkt natürlich.
