Beispiel: Steuerung der LED Segment A:
Anhand der Wahrheitstabelle erfahren wir, dass die LED eingeschaltet ist, wenn N=0, N=4, N=5, N=6, N=8 und N=9.
Um die Boolsche Formel zu gewinnen, benuzten wir die Disjunktive Normalform, und zwar. Die Form wird direkt von der Wahrheitstabelle herausgelesen: N=0 N=4 N=5 N=6 N=8 N=9
A= E3E2E1E0 V E3E2E1E0 V E3E2E1E0 V E3E2E1E0 V E3E2E1E0 V E3E2E1E0

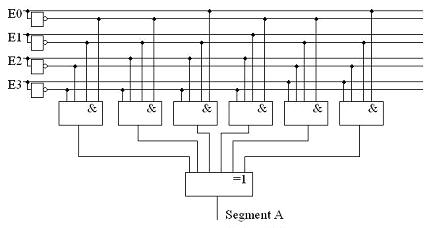

Unten finden Sie die dazugehörige Schaltung mit 6 AND Tore und eine OR Tor, um das Segment A zu steuern.
Übung:Füllen Sie bitte die Werte ‚1' und ‚0' für die Segment F und G in der Wahrheitstabelle. Anhand der Wahrheitstabelle berechnen Sie dann: Die Disjunktive Normalform fürs Segment G; Die Kombination AND und OR Tore, um das Segment G zu steuern.
|
|
|
