Unterschiede der PICs

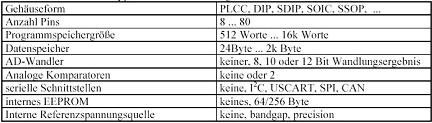

Die verschiedenen PIC Typen können sich in Folgenden Kriterien Unterscheiden.
Es gibt drei Arten der Beschreibung:
- PIC, die nur einmalig beschrieben werden können, nennt man OTP-Bausteine (one time programming). Diese erkennt man an dem C in der Bezeichnung des PIC z.B. PIC12C508.
- PIC, die mit Hilfe von UV-Licht gelöscht werden können. Hier steht in der Gehäusebezeichnung die Abkürzung JW.
- PIC, die flashbar sind, d.h. die nahezu unendlich oft wiederbeschreibbar sind. Bei ihnen steht ein F in der Bezeichnung z.B.
Die PIC12 Familie sind die kleinsten und im Funktionsumfang beschränktesten PICs. Sie besitzen lediglich ein 8 PIN Gehäuse. Bei dem PIC14C000 handelt es sich um einen Mikroprozessor, der hauptsächlich zum Akku laden und überwachen entwickelt wurde. Für diesen Zweck besitzt er ein integrierten Temperatursensor und einen 4 Bit Strom-DA-Wandler.Die PICs der PIC16 Familie besitzen zwischen 12 I/O-Pins (z.B. 16C54C) bis zu 52 I/O- Pins (z.B. 16C924) und haben Arbeitsfrequenzen von bis zu 20MHz.Die Besonderheiten der PIC16 Mikrocontroller sind: - einfache Architektur
- kleiner, aber gut durchdachter Befehlssatz (35 Befehle)
- Ein-Wort-Befehle
- hohe Geschwindigkeit
- alle Befehle dauern einen Zyklus lang; Sprungbefehle zwei Zyklen
- gute Treiberleistung der Ausgänge (25mA)
- kostengünstig
- günstige Entwicklungswerkzeuge
Die PIC17 Familie hat folgende Unterschiede zu den PIC16:
- einige Befehle mehr als die PIC16 Familie
- höhere Geschwindigkeit, bis zu 33MHz
- höhere Treiberleistung der Ausgänge
- Programmworte bestehen aus 16 Bit
- min. 40polige Gehäuse
Die PIC18 Familie unterscheidet sich zur PIC17:
- Vervierfachung der Verarbeitungsgeschwindigkeit
- 77 Befehle
- Zwei-Wort-Befehle und neue Sprungbefehle
- verbessertes Interrupt-Handling
|
