Steckerbelegung und AdernfarbenDer Standard DIN EN 50173 regelt die Kabelbelegung zumindest bei Kupferkabeln in Netzen. Es gibt vier Kabelpaare:
Blick in die Buchse
Paar 1 Pins 4, 5 Paar 2 Pins 1, 2 Paar 3 Pins 3, 6 Paar 4 Pins 7, 8
- Token Ring verwendet die Paare 1 und 3
- 10BaseT verwendet die Paare 2 und 3 (ebenso 100BaseTX)
- 100BaseT4 und VG-Anylan verwenden alle Paare
- ISDN verwendet die Paare 1 und 3
- ATM verwendet die Paare 2 und 4
- TP-PMD verwendet die Paare 2 und 4
- AS 400 verwendet das Paar 1
- IBM 3270 verwendet das Paar 2

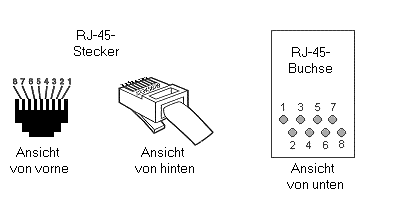

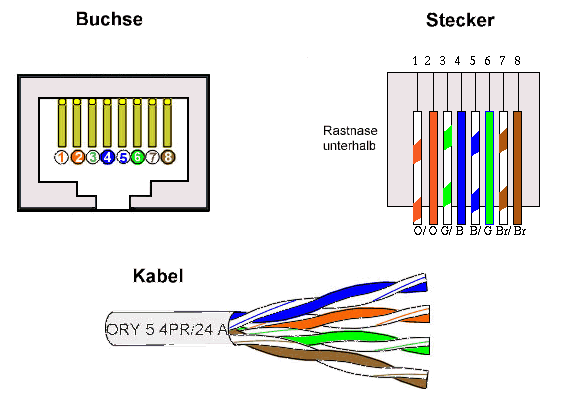

Pin-Numerierung von Stecker und Kabel
Adernfarben
Hier gibt es zwei Belegungen (die aber bis auf die Farben zum gleichen Ergebnis führen).
Man muß sich nur an einen der beiden Standards halten, damit man nicht durcheinander
gerät. Normales 100BaseT- und 10BaseT-Kabel kommt mit den Adern an den Pins 1, 2, 3
und 6 aus. Die Pins 4, 5, 7 und 8 werden für 100BaseT4+ benötigt.
Standard EIA/TIA-T568A-Belegung:
| Pin | Farbe |
|---|
| 1 | Weiß/Grün |
| 2 | Grün |
| 3 | Weiß/Orange |
| 4 | Blau |
| 5 | Weiß/Blau |
| 6 | Orange |
| 7 | Weiß/Braun |
| 8 | Braun |
|
Standard EIA/TIA-T568B-Belegung:
(Diese scheint die verbreitetste zu sein.)
| Pin | Farbe |
|---|
| 1 | Weiß/Orange |
| 2 | Orange |
| 3 | Weiß/Grün |
| 4 | Blau |
| 5 | Weiß/Blau |
| 6 | Grün |
| 7 | Weiß/Braun |
| 8 | Braun |
|
Die Belegung ist grundsätzlich eins zu eins an beiden Steckern.
Auf Dosen ist die Belegung aufgedruckt (bzw. die LSA-Klemmen sind einfach in
der entsprechenden Farbe markiert). Die Kabelfarben kennzeichnen die verdrillten
Adernpaare, die Paare müssen eingehalten werden.

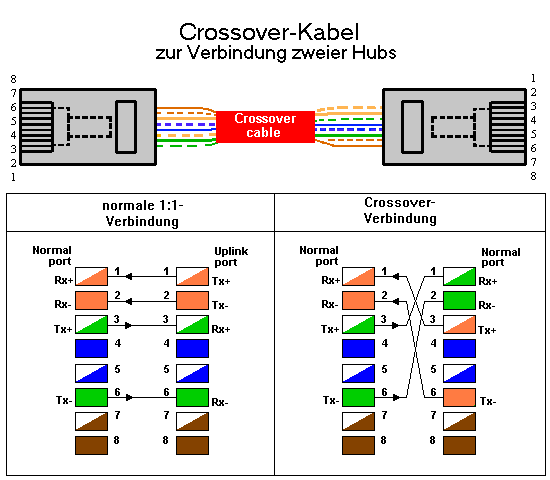

Crossoverkabel
Crossoverkabel dienen zur Verbindung zweier Hubs. Auf diese Weise kann man die
Zahl der verfügbaren Rechneranschlüsse erhöhen. Beachten Sie aber,
daß sich nur eine begrenzte Zahl von Hubs kaskadieren lassen.

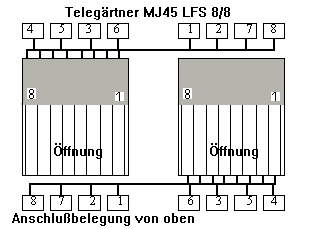

Anschlußbelegung der Twisted-Pair-Unterputz-Kanaleinbaudose
In der Regel wird das Fabrikat Telegärtner MJ45 LFS 8/8 verwendet.
Die Darstellung zeigt die Draufsicht (anschlusseitig) der Dose. Die obere
Klemmenreihe ist für die linke Dose, die untere Klemmenreihe für
die rechte Dose. Beim Standardnetz sind nur vier Kabeladern pro Dose
anzuschliessen (Pins 1,2, 3 und 6, siehe oben).
Anschlußbelegung der Twisted-Pair-Stecker für Hub und Computer
Y-Kabel
Y-Kabel sind spezielle Kabel, mit denen man ein voll ausgebautes RJ-45-Kabel, also
eines, bei dem alle 4 Paare des Kabels angeschlossen sind, als Verbindungsleitung
für zwei Endgeräte benutzen kann. Sinn des Ganzen ist, daß man nur
ein Twisted-Pair-Kabel mit 8 Adern verlegen muß, um zwei Computer (oder andere
Geräte) anschließen zu können.
An Ihrem Hub belegen Sie zwei Ports, die dann per Y-Kabel auf ein Kabel geleitet
werden, das zu einem Verteilungspunkt (Dose im Büro) verlegt ist. Von dort
wird mit einem weiteren Y-Kabel zu Ihren Endgeräten verteilen.

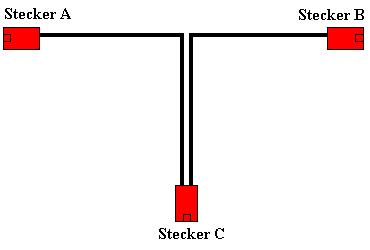

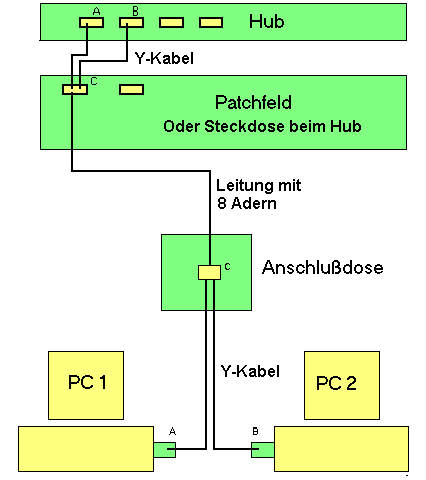

Schema der Verbindung:
Verdrahtung des Kabels:

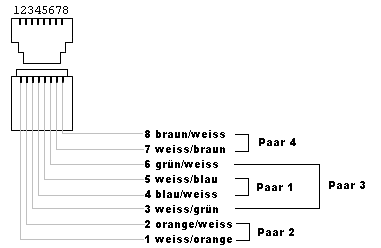

100Base-T4 und 1000BaseT
100Base-T4 und 1000BaseT nutzen im Gegensatz zu 10BaseT alle 4 Adernpaare. Die
Steckerbelegung ist dann:

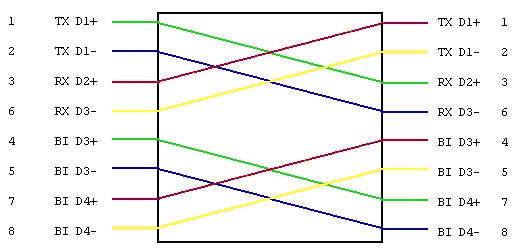

und das Crossover-Kabel wird folgendermaßen verdrahtet:
RJ-45-Stecker crimpen
 |
Zuerst sollten Sie alles Benötigte bereitlegen. Für eine TP-Verbindung
braucht man das Kabel, zwei Knickschutzhüllen, zwei Crimpstecker, eine Crimpzange,
ein scharfes Messer, einen Schraubenzieher und eine Kabelschere oder einen
Seitenschneider. |
| Schieben Sie die Knickschutzhülle auf das Kabel. Dann entfernen Sie ca. 2 cm der
Isolierung. Oft ist an der Crimpzange ein entsprechendes Werkzeug vorhanden.
Achten Sie darauf, die Abschirmung und die Adern nicht zu verletzen.
|  |
 |
Nun öffnen Sie vorsichtig die Abschirmfolie und klappen Sie diese
hinten. Danach ordnet man die Kabelpaare parallel entsprechend der Adernbelegung
nebeneinander an.
Halten Sie die die Kabel etwa 10 mm von der Isolierung entfernt parallel
fest und schneiden Sie alle Adern ca. 4 mm vor den Fingern ab. Ab da sollten Sie
die Adern weiter festhalten. Die Länge der freiliegenden isolierten Adern muß
zwischen 10 mm und 14 mm liegen. Manche Steckertypen haben einen kleinen,
rechteckigen Plastikschlitten als Montagehilfe beiliegen. In diesem Fall werden
die Kabel zuerst in den Schlitten eingeschoben und danach abgeschnitten.
Der Schlitten hat einen Nachteil: Manchmal kann man nicht erkennen, ob
er tief genug im Stecker sitzt (dann gibt es keinen Kontakt beim abschließenden
Crimpen). Wenn man den Plastikschlitten mit schwarzem Filzer am Rand einfärbt,
kann man seine Lage leichter erkennen und sie gegebenenfalls korrigieren, indem
man ihn mit Pinzette oder Schraubendreher tiefer in den Stecker schiebt.
|

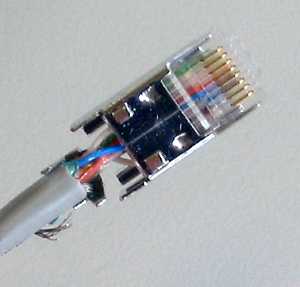

Schieben Sie die Kabel in den RJ45-Stecker (das Steckersichtfenster zeigt nach
oben), und zwar solange, bis die Kabel bündig am Steckerabschluß sitzen.
Sollte sich beim hineinschieben eine Ader verkanten, alles nochmal herausziehen
und neu versuchen. Bei der Schlittenvariante führen Sie den Schlitten mit den
Adern in den Stecker ein und stellen Sie sicher, daß alle Adern bis nach ganz
vorne durchgeschoben werden.
Beim nicht abgeschirmten Stecker: Während Sie Kabel und Stecker mit der einen
Hand festhalten, schieben Sie mit dem Schraubenzieher die Abschirmung vorsichtig
rechts und links neben die Adern in den Stecker (nicht zu tief).
Damit wird ein stabilerer Sitz des Steckers und eine optimale Verbindung zwischen
der Stecker- und Kabelmasse erreicht. Die einzelnen Adern müssen erkennbar sein,
wenn man von vorne auf den Stecker schaut. |
 |
 |

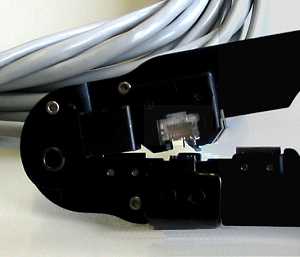

Der Stecker wird vorsichtig in die Crimpzange eingeführt (er paßt nur in einer
Richtung) und bis zum Anschlag hineingeschoben. Jetzt pressen Sie die Crimpzange
einmal kräftig zusammen (soweit es geht), lösen sie wieder und ziehen den Stecker
heraus. Beim nicht-abgeschirmten Stecker schieben Sie noch die Knickschutzhülle
auf den Stecker.
Nun sind die Litzen des Kabels fest mit dem Stecker verpreßt und gleichzeitig
die Isolierung aufgetrennt worden - wie die folgende Schemazeichnung zeigt.
|
| Beim abgeschirmten Stecker werden die beiden Metallzungen der Abschirmung
mit einer Flachzange vorsichtig um das Kabel herumgebogen und festgedrückt. Achten
Sie auf guten Kontakt mit der Abschirmung des Kabels. Dann kann auch hier die
Knickschutzhülle aufgeschoben werden.
|
 |
 |

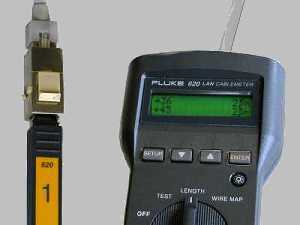

Das Kabel sollte jetzt fertig sein und man kann es testen. Das fertige Kabel
wird mit einem Kabeltester überprüft, indem auf die eine Seite der entsprechende
Adapter aufgesteckt und das andere Kabelende in den Tester gesteckt wird. Zur
Not reicht auch ein Durchgangsprüfer.
|
Auflegen der Kabel am Patchfeld/an der Dose
In der Regel werden bei den Dosen zwei Varianten verwendet, entweder mit herkömmlichen
Schraubklemmen oder mit LSA-Klemmen. Zur Schraubklemmen-Variante ist nicht viel zu sagen.
Die Kabel werden abisoliert und die Abschirmung zurückgeschlagen. Anschließend wird
auch die Isolierung der einzelnen Adern auf ca. 5 mm Länge entfernt und jede Ader einzeln
in die Klemme eingeführt und verschraubt.
"LSA" steht für "löt-, schraub- und abisolierfrei". Bei diesem Verbindungsverfahren
wird zum Auflegen ein spezielles Werkzeug verwendet.

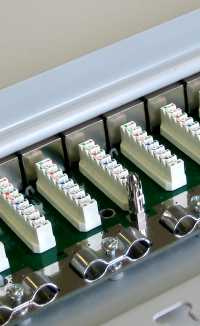

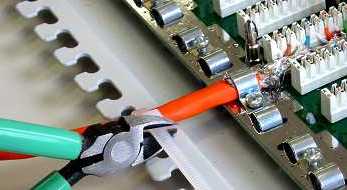

Mit dem LSA-Auflegewerkzeug werden die einzelnen Adern an der Dose oder am
Patchpanel aufgelegt. Damit wird jede Ader in einen Schlitz gequetscht
und das überstehende Ende abgeschnitten. So kann eine Dose zuverlässig
in wenigen Minuten angeschlossen werden.
|
|
|
