Switch

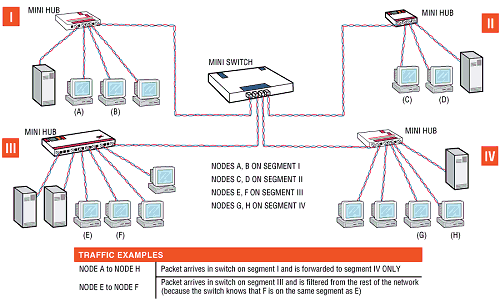

Was ist nun der Unterschied zwischen einem Switch und einerMultiport-Bridge? Bei den Produkten der meisten Hersteller gibt eskeinen. "Switch" klingt nach Tempo und Leistung, deswegen haben vieleHersteller ihre Multiport-Bridges Switches genannt. Der BegriffSwitch für Multiport-Bridges wurde von der Firma Kalpana (inzwischenvon Cisco aufgekauft) kreiert, da deren Produkte nicht derIEEE-Spezifikation einer Bridge entsprachen, konnte Kalpana dieProdukte nicht Bridges nennen und hat den Namen Switch gewählt.Kalpana war nun sehr erfolgreich mit dem Marketing ihrer Switches.Deswegen haben andere Hersteller ihre Bridges auch Switch, Switch mit Bridge-Eigenschaften oder "Bridging Switch" genannt. Switches brechen die Ethernet-Busstruktur in eine Bus-/Sternstruktur auf. Teilsegmente mit Busstruktur werden sternförmig über je einen Port des Switch gekoppelt. Zwischen den einzelnen Ports können Pakete mit maximaler Ethernet-Geschwindigkeit übertragen werden. Wesentlich ist die Fähigkeit von Switches, mehrere Übertragungen zwischen unterschiedlichen Segmenten gleichzeitig durchzuführen. Dadurch erhöht sich die Bandbreite des gesamten Netzes entsprechend. Die volle Leistungsfähigkeit von Switches kann nur dann genutzt werden, wenn eine geeignete Netzwerktopologie vorhanden ist bzw. geschaffen werden kann. Die Datenlast sollte nach Möglichkeit gleichmäßig über die Ports verteilt werden. Systeme, die viele Daten übertragen, müssen unter Umständen an einen eigenen Switch-Port angeschlossen werden. Dies bezeichnet man dann als Private Ethernet. Außerdem sollte man versuchen, Systeme die viel miteinander kommunizieren, an einen gemeinsamen Port des Switches anzuschließen, um so die Datenmengen, die mehr als ein Segment durchlaufen müssen, zu reduzieren.

Allgemein haben sich in der Switch-Technologie zwei Methoden der Weiterleitung herauskristallisiert:

• Cut-Through bzw. On The Fly
  Der Ethernet Switch wartet im Gegensatz zu normalen Bridges nicht, bis er das vollständige Paket gelesen hat, sondern er überträgt das ankommende Paket nach Empfang der 6-Byte-Destination-Adresse. Da nicht das gesamte Paket bearbeitet werden muß, tritt eine Zeitverzögerung von nur etwa 40 Mikrosekunden ein. Sollte das Zielsegment bei der Übertragung gerade belegt sein, speichert der Ethernet Switch das Paket entsprechend zwischen. Bei den Switches werden, im Gegensatz zu Bridges, mit Ausnahme von short frames (Pakete, die kleiner als die minimal zulässigen 64 Bytes sind), fehlerhafte Pakete auch auf das andere Segment übertragen. Grund hierfür ist, daß die CRC-Prüfung (Cyclic Redundancy Check) erst bei vollständig gelesenem Paket durchgeführt werden kann. Solange der Prozentsatz von fehlerhaften Paketen im Netz gering ist, entstehen keine Probleme. Sobald aber (z.B. aufgrund eines Konfigurationsfehlers, fehlerhafter Hardware oder extrem hoher Netzlast bei gleichzeitig langen Segmenten mit mehreren Repeatern) der Prozentsatz der Kollisionen steigt, können Switches auch dazu führen, daß die Leistung des Gesamtnetzes deutlich sinkt. Cut-Through-Switching bietet dann einen Vorteil, wenn man sehr geringe Verzögerungen bei der Übertragung zwischen einzelnen Knoten benötigt. Diese Technologie sollte also eingesetzt werden, wenn es darum geht, in relativ kleinen Netzen eine große Anzahl Daten zwischen wenigen Knoten zu übertragen.
• Store-and-Forward
  Die Switches dieser Kategorie untersuchen im Gegensatz zu den vorher erwähnten das gesamte Datenpaket. Dazu werden die Pakete kurz zwischengespeichert, auf ihre Korrektheit und Gültigkeit überprüft und anschließend verworfen oder weitergeleitet. Einerseits hat dies den Nachteil der größeren Verzögerung beim Weiterschicken des Paketes, andererseits werden keinerlei fehlerhafte Pakete auf das andere Segment übertragen. Diese Lösung ist bei größeren Netzen mit vielen Knoten und Kommunikationsbeziehungen besser, weil nicht einzelne fehlerhafte Segmente durch Kollisionen das ganze Netz belasten können. Bei diesen Anwendungen ist die Gesamttransferrate entscheidend, die Verzögerung wirkt sich hier kaum aus.

Inzwischen sind Switching-Produkte (z.B. von 3Com, Cisco oder Allied Telesyn) am Markt, die beide Technologien unterstützen. Dies geschieht entweder per Konfiguration (Software) oder automatisch anhand der CRC-Fehler-Häufigkeit. Wird eine vorgegebene Anzahl von fehlerhaften Paketen überschritten, schaltet der Switch automatisch von "Cut Through" auf "Store and Forward" um.

Die Performance eines Netzes kann man auf Basis vorhandener Standalone-Switches erhöhen, indem zusätzliche Switches über die Ethernetports kaskadiert werden. Alle Switches erlauben die Kaskadierung über einen einzelnen Ethernet-Port mit einer maximalen Transferrate von 10 Mbit/s (bzw. 100 Mbit/s bei Fast Ethernet Switches). Kann man das Netz in Teilnetze unterteilen, zwischen denen diese Transferrate ausreicht, ist dies eine sinnvolle Lösung. Doch meistens ist das nicht der Fall. Die nächste und wohl beste Möglichkeit der Kopplung von Switches ist der Einsatz von Produkten, die den Anschluß an einen High Speed Backbone erlauben. Im Gegensatz zu kaskadierten Standalone-Switches können weitere Geräte an den Backbone gehängt werden, ohne daß Ports für die Switch-zu-Switch-Verbindung verlorengehen. Eine Backbone-Lösung ist nicht nur schneller und flexibler sondern für große Netze auch kostengünstiger. Man muß unterscheiden zwischen Lösungen, die eine herstellereigene Verbindung benutzen (proprietär) und solchen, die auf einen Standard wie Fast Ethernet, Gigabit Ethernet, FDDI oder ATM setzen.

Unterschiede Hub - Switch:

Hub

• Es kann immer nur ein Datenpaket nach dem anderen den Hub passieren
• Geschwindigkeit 10 oder 10/100 Mbps bei Dual Speed Hubs
• Hubs wissen nicht, an welchem Port welche Station angeschlossen ist, sie können es auch nicht lernen. Hubs müssen nicht konfiguriert werden.

Switch

• Mehrere Datenpakete können den Switch gleichzeitig passieren
• Die Gesamtbandbreite (der Datendurchsatz) ist wesentlich höher als bei einem Hub
• Switches lernen nach und nach, welche Stationen mit welchen Ports verbunden sind, somit werden bei weiteren Datenübertragungen keine anderen Ports unnötig belastet, sondern nur der Port, an dem die Zielstation angeschlossen ist
• Geschwindigkeiten sind heute 10, 10/100 oder 1000 MBit/s (Gigabit Ethernet)
• Switches müssen nicht konfiguriert werden
• inzwischen preisgünstiger als Hubs
